SERIE DE CONECTORES SEPARABLES

Estándar ejecutivo

En50181-1997 Pasatapas enchufables de 1 kV a 36 kV y de 250 A a 1,25 kA para equipos excluidos transformadores llenos de líquido.
DlN47636 Accesorios para conjuntos de conectores de cables de alimentación para conectores de instrumentos externos en forma de cono IEC60502 Cables de alimentación aislados extruidos y sus accesorios con tensiones nominales que van desde 1 kV (Um = 1,2 kV) hasta 30 kV (Um = 36 kV) IEC61 442 Métodos de prueba de accesorios para cables de alimentación con tensiones nominales que van desde 6 kV (Um = 7,2 kV) hasta 30 kV (Um = 36 kV)
GB12706-2008 Cables de alimentación aislados extruidos y sus accesorios con tensiones nominales que van desde 1 kV (Um = 1,2 kV) hasta 35 kV (Um = 40,5 kV) GB31 1.1-1997 Coordinación de aislamiento de equipos de transmisión y distribución de alta tensión GB/T4109-1999 Especificación técnica de bujes de alta tensión GB11032-2000 Pararrayos de óxido metálico de corriente alterna sin espacios

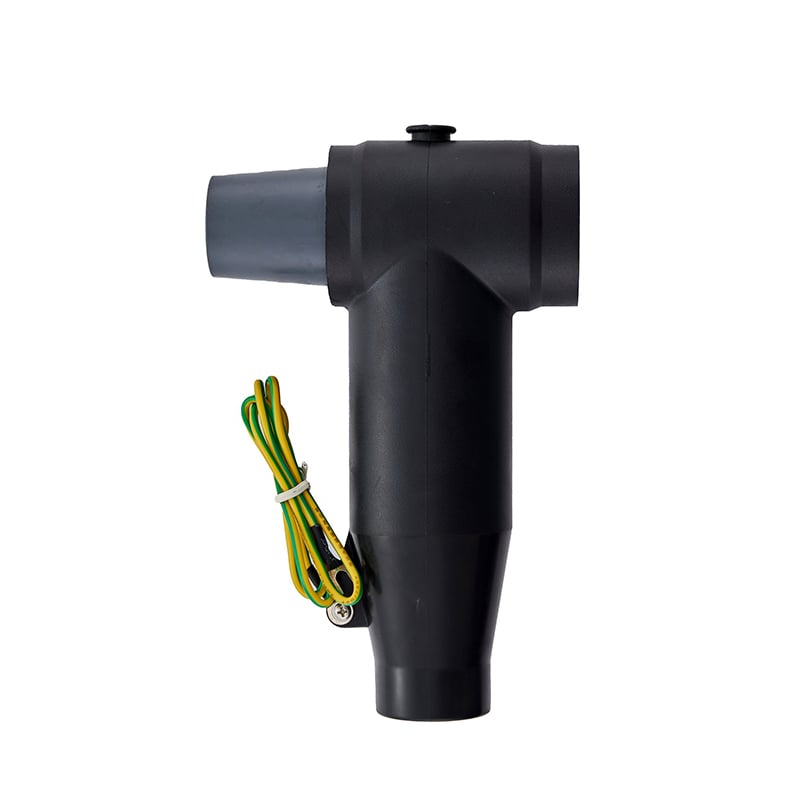

Conector frontal táctil estilo europeo de 8,7/15 kV y 630 A

Ámbito de aplicación:

El conector frontal de tipo europeo de 10 kV se utiliza en cajas de distribución de cables de 10 kV, gabinetes de red en anillo, gabinetes inflables y tableros de distribución de alto voltaje, instalados directamente en la carcasa del equipo, utilizados para la conexión y sellado de cables de entrada y salida. El producto adopta el proceso internacional avanzado de capa de aislamiento posterior a la inyección, y el rendimiento eléctrico ha alcanzado el nivel líder internacional, lo que lo hace más seguro y confiable de usar. La instalación no se ve afectada por entornos hostiles. El tratamiento de tensión del producto adopta tecnología avanzada internacional. El tamaño de su estructura es pequeño, lo que cumple completamente con los requisitos del espacio de instalación, y es el cabezal eléctrico prefabricado líder en el mundo. Es adecuado para el cable cuya sección transversal es de 25-630 m㎡.

Parámetros eléctricos

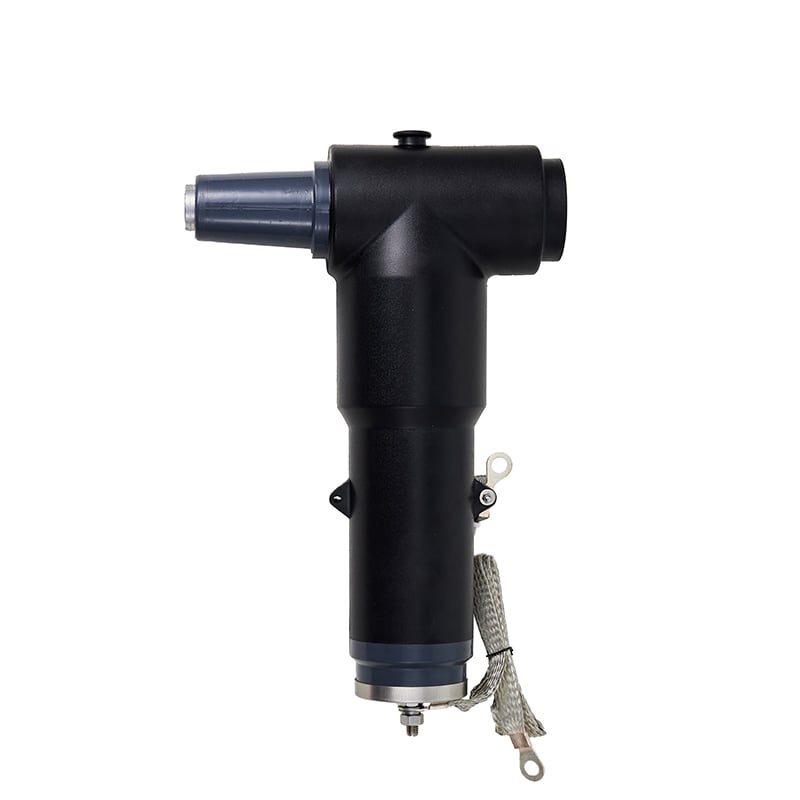

Conector trasero táctil estilo europeo de 8,7/15 kV 630 A

Ámbito de aplicación:

El conector trasero de tipo europeo de 10 kV se utiliza en cajas de distribución de cables de 10 kV, gabinetes de red en anillo, gabinetes inflables y tableros de distribución de alto voltaje, instalados directamente detrás del conector frontal. El producto adopta el proceso internacional avanzado de capa de aislamiento posterior a la inyección y el rendimiento eléctrico ha alcanzado el nivel líder internacional, lo que lo hace más seguro y confiable de usar. La instalación no se ve afectada por entornos hostiles. El tratamiento de tensión del producto adopta tecnología avanzada internacional. Su tamaño de estructura es pequeño, lo que cumple plenamente con los requisitos de espacio de instalación, y es el cabezal eléctrico prefabricado líder en el mundo. Es adecuado para el cable cuya sección transversal es de 25-630 m㎡.

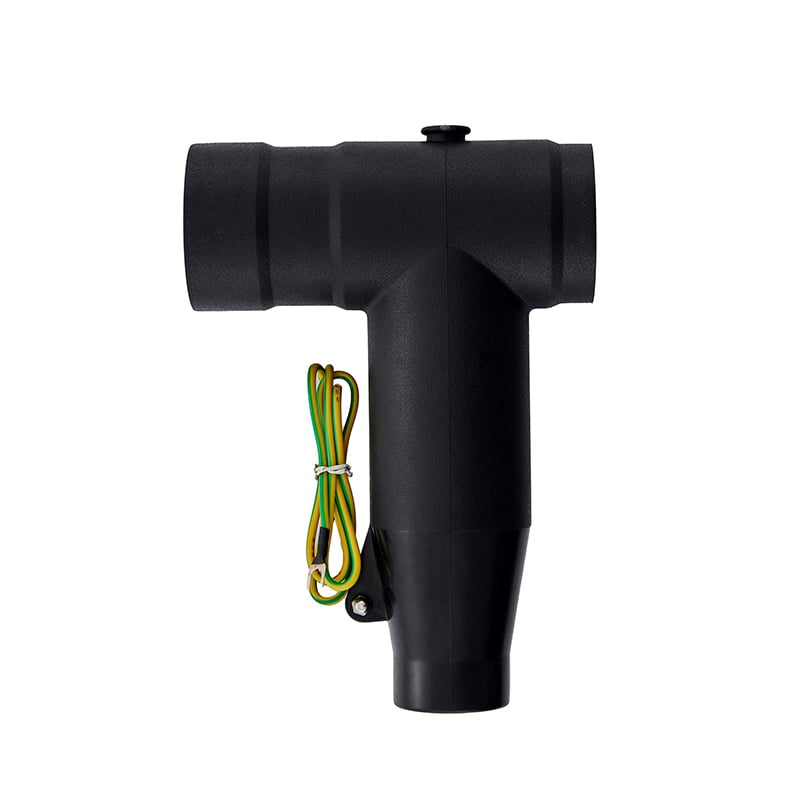

Pararrayos trasero tipo europeo 8,7/10 kV 630 A

Ámbito de aplicación:

El pararrayos trasero de 10 kV se instala detrás de las juntas delanteras y traseras de los gabinetes de red en anillo, gabinetes inflables, cajas de distribución y tableros de distribución de alto voltaje. Puede proporcionar protección confiable contra sobretensiones para sistemas eléctricos. La capa semiconductora externa del pararrayos blindado garantiza la seguridad personal del personal de instalación y mantenimiento y el funcionamiento seguro del equipo, y las propiedades únicas de impermeabilización y resistencia a la humedad garantizan el funcionamiento seguro y confiable del producto en entornos hostiles.

Parámetros eléctricos:

Esquema de ensamblaje

Conector frontal y conector trasero (pararrayos conectado por detrás)

Esquema de secuencia de montaje (conector trasero para instalación repetida de múltiples ramas)

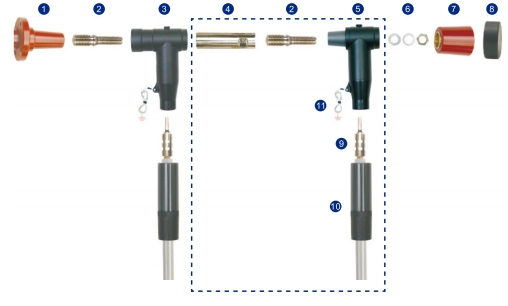

1. Carcasa conectada 2. Perno M16/M12*65 3. Conector frontal (protector del conector frontal) 4. Biela 5. Conector trasero (protector del conector trasero) 6. Almohadilla plana, almohadilla de rebote, tuerca 7. Tapón aislante 8. Tapa conductora 9. Bloque de terminales 10. Cono de tensión 11. Cable de tierra

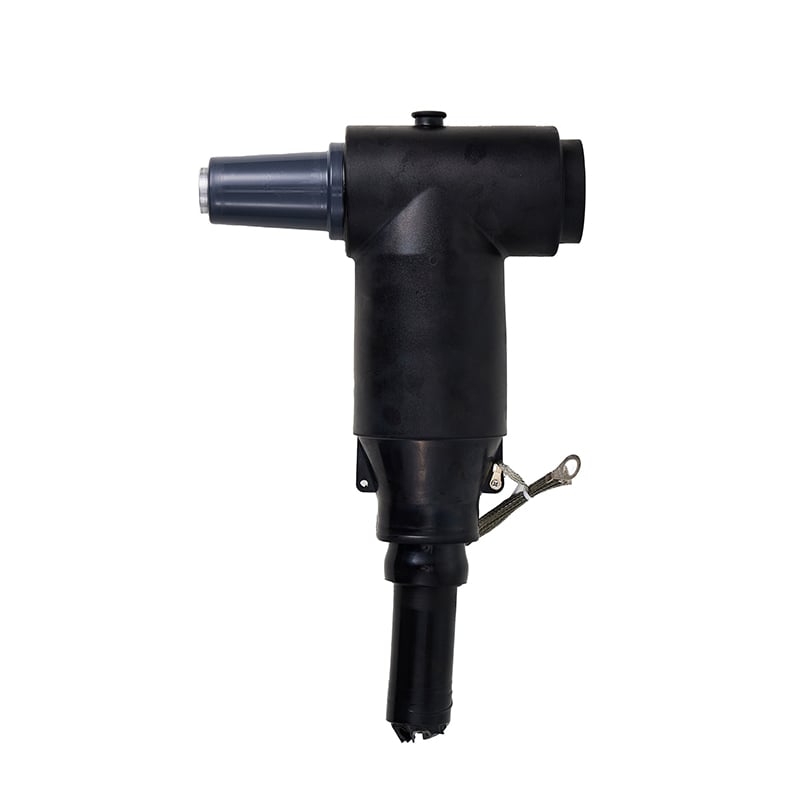

Conector frontal táctil estilo europeo de 35 kV y 630 A

Ámbito de aplicación:

El conector frontal blindado de 35 kV 630 A es adecuado para plantas de energía con voltaje de CA de frecuencia de energía de 35 kV y menos, distribución de energía y electricidad de alto voltaje, como: conectores eléctricos, cierre, entrada y salida de energía eólica de carga del sistema GlS. El producto adopta el proceso internacional avanzado de capa de aislamiento por inyección hacia atrás, y el rendimiento eléctrico ha alcanzado el nivel líder internacional, lo que lo hace más seguro y confiable de usar. Las condiciones de instalación no se ven afectadas por el medio ambiente. El tratamiento de tensión del producto adopta tecnología avanzada internacional. Su tamaño de estructura es pequeño, lo que cumple completamente con los requisitos del espacio de instalación, y es el cabezal eléctrico prefabricado líder en el mundo. Es adecuado para el cable cuya sección transversal es de 50-500 m㎡.

Parámetros eléctricos

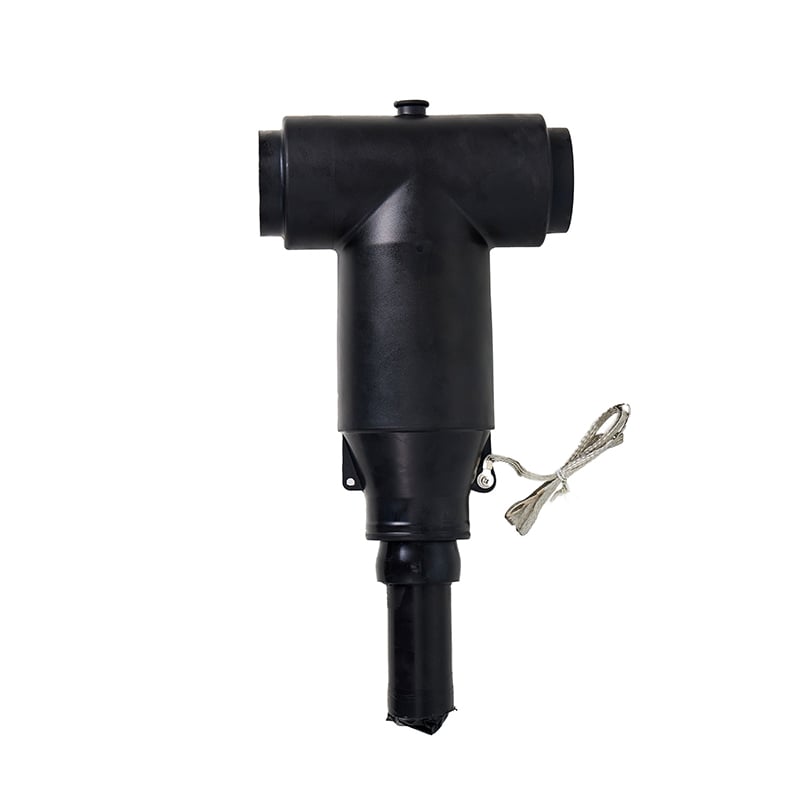

Conector trasero táctil estilo europeo de 35 kV y 630 A

Ámbito de aplicación:

El conector trasero del cable blindado de 35 kV 630 A se conecta detrás del conector frontal, y también se puede instalar un conector trasero o un pararrayos trasero detrás del conector trasero para lograr múltiples circuitos en la configuración de línea entrante y saliente. Es adecuado para plantas de energía con un voltaje de CA de frecuencia de energía de 35 kV y menos, unidades de distribución para transformación de energía y electricidad de alto voltaje. El producto utiliza la tecnología internacional avanzada de capa de borde posterior. El rendimiento eléctrico ha alcanzado el nivel líder internacional y el uso es más seguro y confiable. Las condiciones de instalación no se ven afectadas por el medio ambiente. El producto adopta tecnología avanzada internacional, su tamaño de estructura es pequeño, lo que cumple completamente con los requisitos de espacio de instalación, y es el cabezal eléctrico prefabricado líder en el mundo. Es adecuado para el cable cuya sección transversal es de 50-500 m㎡.

Pararrayos trasero tipo europeo 35 kV 630 A

Ámbito de aplicación:

El pararrayos trasero de 35 kV se instala detrás de las juntas delanteras y traseras de los gabinetes de red en anillo, gabinetes inflables, cajas de distribución y tableros de distribución de alto voltaje. Puede proporcionar protección confiable contra sobretensiones para sistemas eléctricos. La capa semiconductora externa del pararrayos blindado garantiza la seguridad personal del personal de instalación y mantenimiento y el funcionamiento seguro del equipo, y las propiedades únicas de impermeabilización y resistencia a la humedad garantizan el funcionamiento seguro y confiable del producto en entornos hostiles.

Parámetros eléctricos
