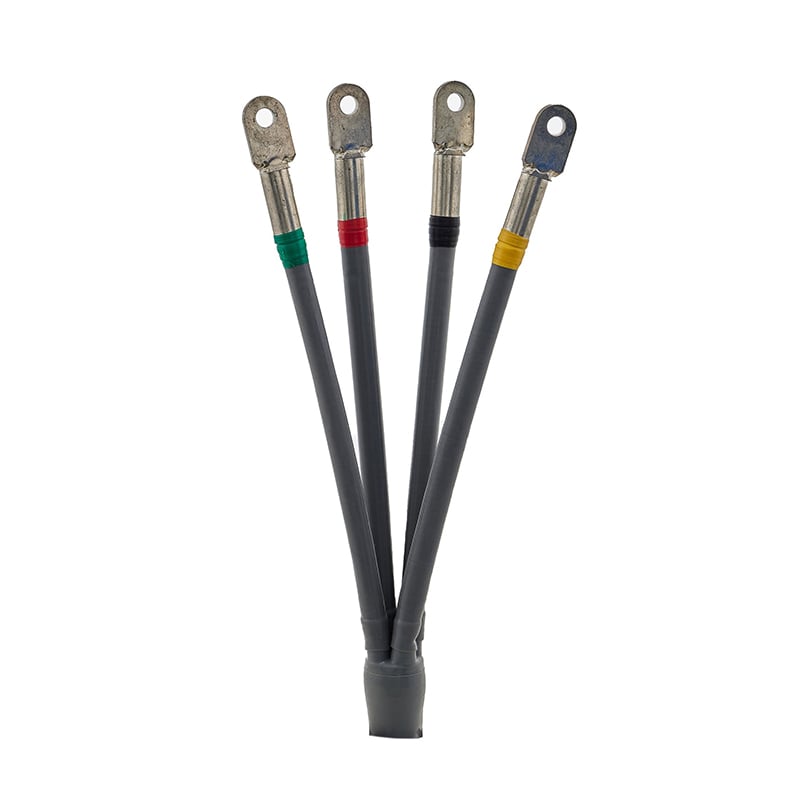

Terminación retráctil en frío de 4 núcleos de 0,6/1 kV

Ámbito de aplicación:

Aplicar a cable de alimentación aislado extruido con U ₀ ≤ 1,8 kV (sin capa de protección de aislamiento)

• Cables de un solo núcleo, de dos núcleos, de tres núcleos, de cuatro núcleos y de cinco núcleos
• Conductor de cobre o aluminio
• Sin capa de protección aislante, sin protección de cinta metálica ni protección de cable metálico
• Blindado o no blindado
• Blindaje con cinta metálica o blindaje con alambre metálico

Solicitud:

Terminal: se instala en el extremo del cable en funcionamiento, conectado a dispositivos de suministro de energía como cables aéreos e interruptores de carga o barras colectoras.Unión recta: se instala en el medio del cable en funcionamiento, y se utiliza para conectar dos secciones de líneas de cable.

Parámetros técnicos

Terminación termorretráctil para cable de alimentación con voltaje nominal de 1 kV (Um = 1,2 kV) a 35 kV (Um = 40,5 kV) conforme a JB/T7829-2006 y junta directa termorretráctil para cable de alimentación con aislamiento extruido con voltaje nominal de 1 kV (Um = 1,2 kV) a 10 kV (Um = 12 kV) conforme a JB/T7830-2006.

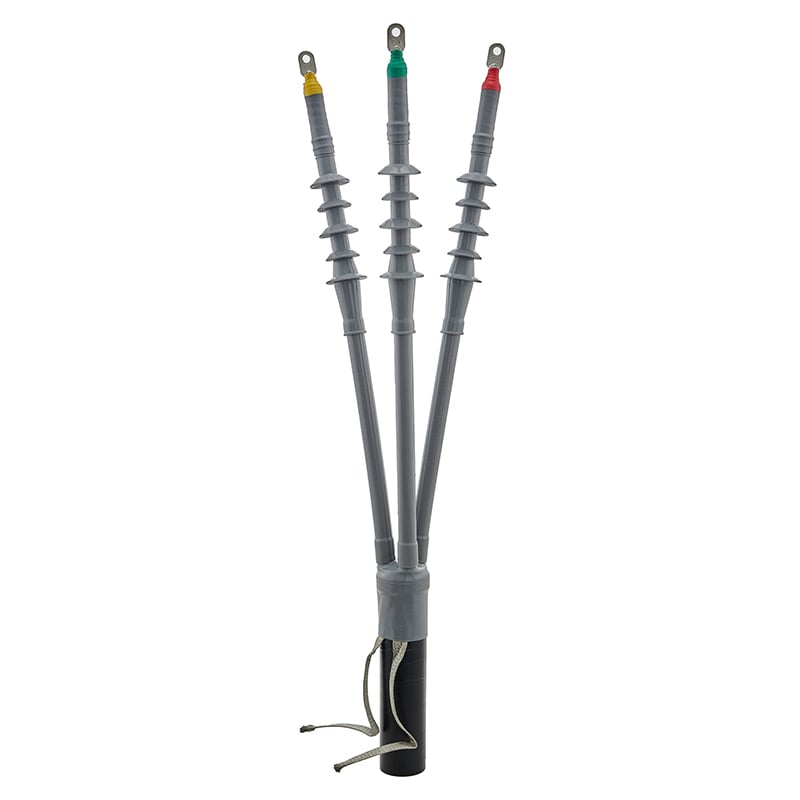

Terminación interior retráctil en frío de 3 núcleos de 8,7/10 kV

Ámbito de aplicación:

Aplicar a cable de alimentación aislado extruido con U ₀ ≦8,7k

• Cables de un solo núcleo y de tres núcleos
• Conductor de cobre o aluminio
• Capa de protección semiconductora extruida o protección de cinta semiconductora
• Blindaje de cinta metálica o blindaje de alambre metálico
• Blindado o no blindado
• Blindaje con cinta metálica o blindaje con alambre metálico

Solicitud:

• Terminación interior: se instala en el extremo del cable que corre en el ambiente interior (no expuesto al viento, heladas, lluvia, nieve y luz solar), conectado a dispositivos de suministro de energía como tableros de distribución y transformadores o barras colectoras.
• Terminación exterior: Se instala en el extremo del cable que corre en el ambiente exterior (puede soportar viento, heladas, lluvia, nieve y luz solar), conectado a dispositivos de suministro de energía como cable aéreo, barra colectora, transformador y fusible o cable aéreo.
• Unión recta: se instala en el medio de un cable en movimiento y se utiliza para conectar dos secciones de líneas de cable.

Parámetros técnicos

Cumple y pasa la norma GB/T12706.4-2020, cable de alimentación con aislamiento extruido de voltaje nominal de 1 kV (Um = 1,2 kV) a 35 kV (Um = 40,5 kV), parte cuatro: requisitos de prueba de accesorios de cable de alimentación de voltaje nominal de 6 kV (Um = 7,2 kV) a 35 kV (Um = 40,5 kV) y la norma IEC60502-4:2005, cable de alimentación con aislamiento extruido de voltaje nominal de 1 kV (Um = 1,2 kV) a 35 kV (Um = 40,5 kV) y accesorios, parte cuatro: requisitos de prueba de accesorios de cable de alimentación de voltaje nominal de 6 kV (Um = 7,2 kV) a 30 kV (Um = 36 kV).

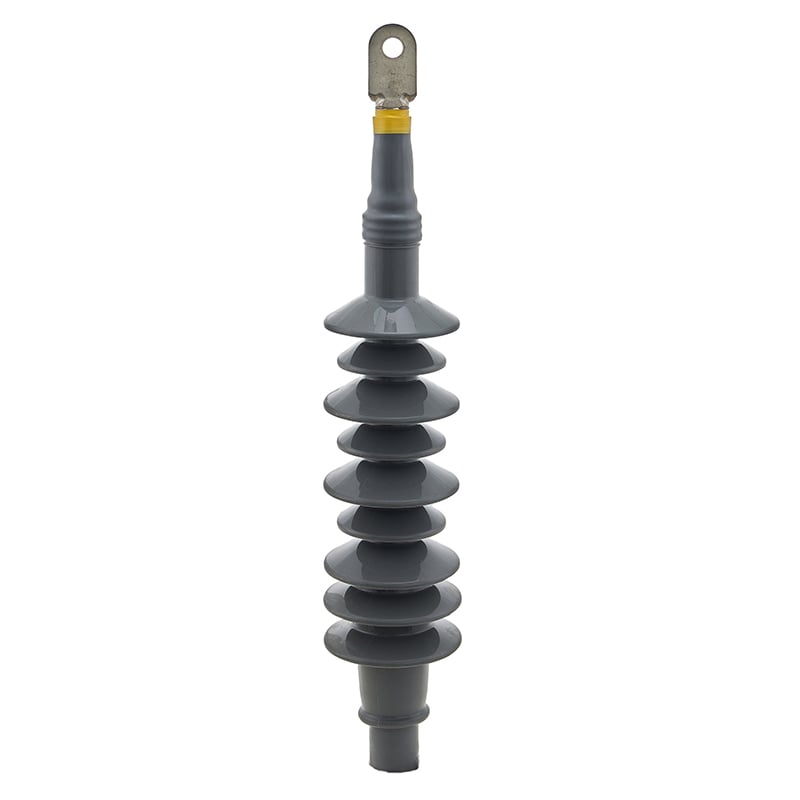

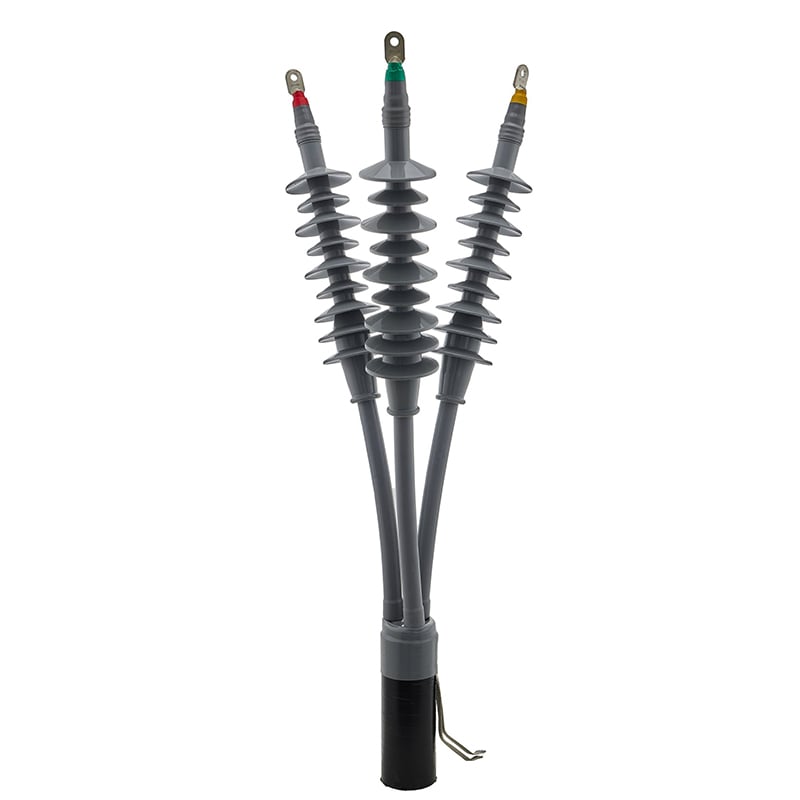

Terminación interior retráctil en frío de 1 núcleo de 26/35 kV y terminación interior retráctil en frío de 3 núcleos de 26/35 kV

Ámbito de aplicación:

Aplicar a cables de alimentación aislados extruidos con U ₀ ≦27,5 kV

• Cables de un solo núcleo y de tres núcleos
• Conductor de cobre o aluminio
• Capa de protección semiconductora extruida o protección de cinta semiconductora
• Blindaje de cinta metálica o blindaje de alambre metálico
• Blindado o no blindado
• Blindaje con cinta metálica o blindaje con alambre metálico

Solicitud:

• Terminación interior: se instala en el extremo del cable que corre en el ambiente interior (no expuesto al viento, heladas, lluvia, nieve y luz solar) conectado a dispositivos de suministro de energía como tableros de distribución y transformadores o barras colectoras.
• Terminal exterior: Se instala en el extremo del cable que corre en el ambiente exterior (puede soportar viento, heladas, lluvia, nieve y luz solar), conectado a dispositivos de suministro de energía como cable aéreo, barra colectora, transformador y fusible o cable aéreo.
• Unión recta: se instala en el medio de un cable en movimiento y se utiliza para conectar dos secciones de líneas de cable.

Parámetros técnicos

Cumple y pasa la norma GB/T12706.4-2020, cable de alimentación con aislamiento extruido de voltaje nominal de 1 kV (Um = 1,2 kV) a 35 kV (Um = 40,5 kV) y accesorios, parte cuatro: requisitos de prueba de accesorios de cable de alimentación de voltaje nominal de 6 kV (Um = 7,2 kV) a 35 kV (Um = 40,5 kV) y cable aislado de polietileno reticulado monofásico de 27,5 kV para ferrocarril electrificado y accesorios 1.
